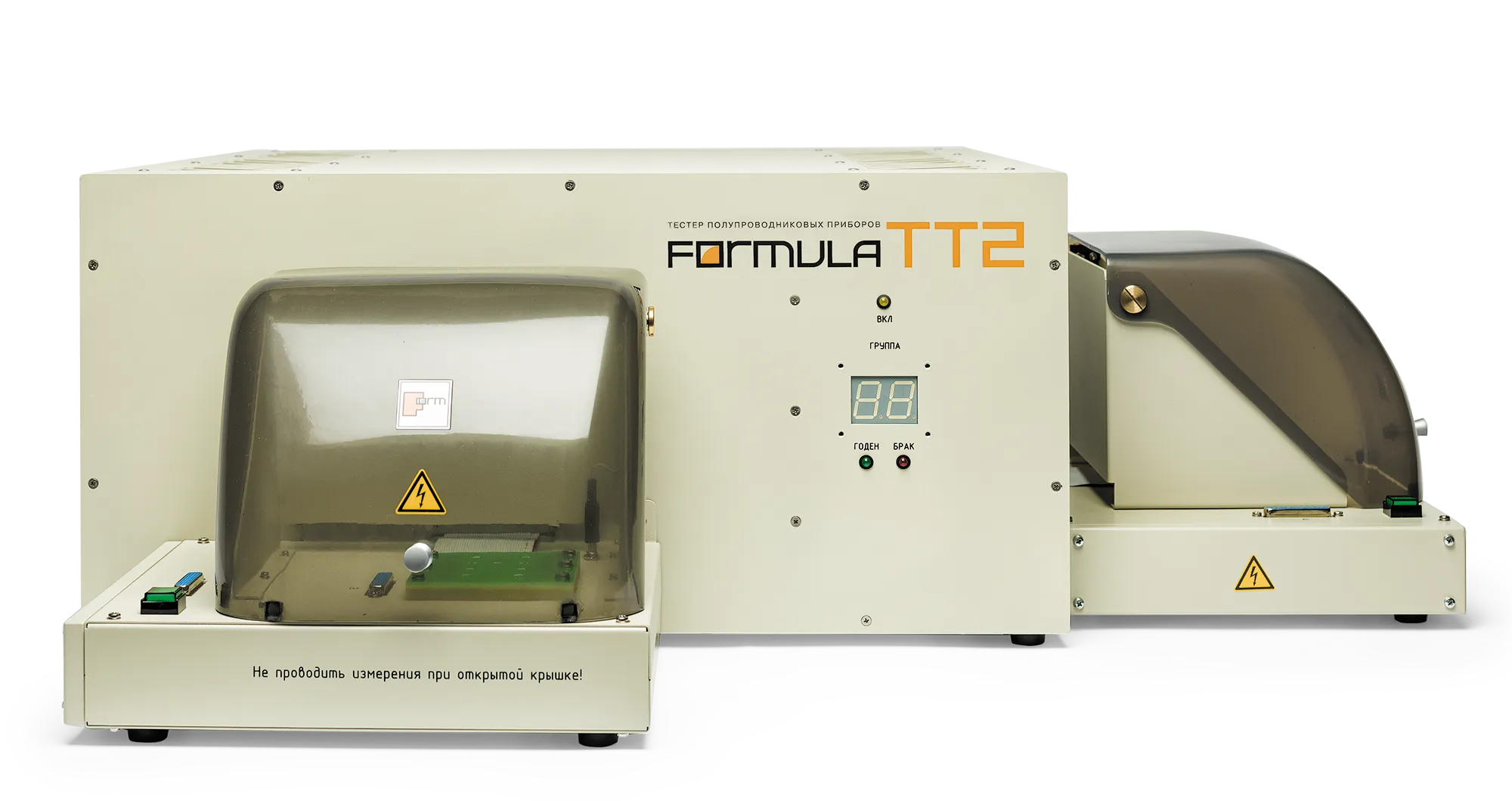

ТЕСТЕР ПОЛУПРОВОДНИКОВ FORMULA® TT2


Назначение и область применения

Высокий уровень комплексной автоматизации всех этапов процесса измерений, который обеспечивает Тестер FORMULA® TT2, позволяет инженеру сосредоточиться на самом главном — особенностях работы и анализе отклонений проверяемых полупроводниковых приборов.

Аппаратно-программные, конструкторские и метрологические решения, реализованные в Тестере, обеспечивают высокую достоверность результатов, освобождают труд испытателей от рутины и ошибок, в разы повышают эффективность организации труда при проведении измерений и испытаний на предприятиях отрасли.

Тестер FORMULA® TT2 — это универсальная контрольно-измерительная система, предназначенная для комплексной автоматизированной проверки статических параметров полупроводниковых приборов: полевых и биполярных транзисторов, диодов, тиристоров, стабилитронов, оптронов, а также микросборок.

Область применения Тестера — испытания и контроль качества на всех стадиях жизненного цикла полупроводниковых приборов, включая:

  • Испытания и исследования вновь разработанных типов полупроводниковых приборов
  • Производственные и приемочные испытания серийной полупроводниковой продукции: типовые, квалификационные, периодические, отбраковочные, приемо-сдаточные
  • Сертификационные испытания ЭКБ ИП
  • Входной контроль

Свидетельство об утверждении типа средств измерений:
№ 52666 от 10.10.2013 г.

Регистрация в Государственном реестре средств измерений, запись:
№ 55187–13

Разработчик и производитель Тестера:
ООО «ФОРМ», Россия

FORMULA® TT2 учитывает современные потребности электронной промышленности и ОПК России, обеспечивая требования метрологического законодательства РФ и нормативной документации в области измерений и испытаний в микроэлектронике.

Основные технические
характеристики
и функциональные
возможности

Тестеры FORMULA® TT2 созданы для максимально достоверных измерений параметров
полупроводниковых приборов. Аппаратно-программные и конструктивно-технологические
решения, реализованные в Тестере, позволили сделать шаг вперед по точности измерений,
диапазонам контроля, числу методов измерений и эксплуатационным возможностям
оборудования. Ключевые характеристики Тестера представлены в Таблице.

Ключевые технические характеристики
Описание / значение
Количество постов оператора
1 или 2
Число каналов Тестера
2 сигнальных, каждый на задание и измерение параметров.
Число каналов Тестера
4-х проводная схема подключения
Операционная система
Windows
Программное обеспечение
FTT
Источники и измерители напряжения
Диапазон задаваемого и измеряемого напряжения
±100 мВ...±2000 В
Ряд независимых источников и измерителей напряжения
10; 20; 200; 500; 2000 В
Погрешность задания и измерения напряжения
от ±(0,5% + 10) мВ
Источники и измерители тока
Диапазон задаваемого и измеряемого тока
±100 нА...±100 А
Ряд независимых источников и измерителей тока
5 мА; 200 мА; 10 А; 100 А
Погрешность задания и измерения тока
от ±(1% ± 50) нА
Режим малых токов
±2 нА...±20 мА с погрешностью от ±(0,4% + 400) фА
Длительность измерительного импульса
300 мкс...100 с
Разрешение по времени
50 мкс
Коммутатор для термоиспытаний
Испытания до 20 различных приборов одновременно

Тестер является функционально полным автоматизированным средством измерений
полупроводниковых приборов широкой номенклатуры и обеспечивает Потребителям
следующие преимущества:

  • Высокий уровень готовности оборудования к измерениям и испытаниям
  • Автоматизацию всех стадий измерительного процесса и управления данными
  • Интеграция с зондовыми автоматами, автозагрузчиками, испытательным оборудованием
    и приборами
  • Быстросъемная измерительная оснастка
  • Дружественное владельцу программное обеспечение
  • Надежность в круглосуточном режиме работы
  • Специальные решения для независимого метрологического контроля со стороны
    представителя Заказчика (контрольные гнезда для подключения образцовых приборов)

Удобство работы с Тестером

достигается за счет следующих возможностей оборудования:

  • Короткоимпульсный (от 300 мкс) режим измерений мощных транзисторов, исключающий необходимость организации технически сложного теплоотвода с объекта контроля
  • Программирование параметров входных воздействий на объект контроля по длительности и напряжению/току
  • Мультикристалльный режим для контроля транзисторных и диодных сборок. Режимы исследований объекта контроля со снятием вольт-амперных характеристик и осцилограмм
  • Режим прецизионных измерений в диапазоне малых токов от 0,2 нА на пластинах и в корпусе.
  • Методы измерения двухэмиттерных, двухзатворных, двухбазовых транзисторов
  • Выполнение всех видов измерений с подключением полупроводниковых приборов по 4-х проводной схеме

Эргономика и безопасность рабочего места

Тестер предоставляет возможность контроля полупроводниковых приборов на одном или на двух измерительных постах, обеспечивая независимо-поочередный контроль двух разных типов полупроводниковых приборов при работе двух операторов.

Для удобства организации рабочих мест предусмотрена возможность дистанционного — до 1,5 м от Тестера — размещения измерительных постов, что позволяет установить их на удобном для работы расстоянии.

Надежная защита зоны высоковольтных измерений обеспечивается конструктивными решениями и гарантирует полную электробезопасность оператора как при работе на основном посту, так и при использовании коммутаторов, поставляемых опционально.

В ручном режиме измерений операторы работают только с кнопкой «Пуск» и панелью индикации, отображающей результаты «Годен» и «Брак» с возможностью сортировки проверяемых приборов по разным группам годности. Табло индикации после каждого измерения показывает номер группы годности, используя до 69 видов разбраковки.

Программное обеспечение

Управление работой Тестера FORMULA® TT2 обеспечивается средствами программного обеспечения FTT, разработанного компанией ФОРМ для максимального удобства Потребителей.
Подробнее

Измерительная оснастка
и Тестовые решения TestBox®

Замещая оборудование предыдущего поколения, Тестер FORMULA® TT2 обеспечивает конструктивную совместимость с измерительной оснасткой советских Тестеров «14ТКC» и серии приборов «Л2-ХХ». Это позволяет обладателям старого оборудования приступить к работе на FORMULA® TT2 без затрат на производство контактных устройств.

Измерительная оснастка является неотъемлемой частью готовых «коробочных продуктов» Компании ФОРМ — тестовых решений под маркой TestBox® , предназначенных для измерений широкой номенклатуры полупроводниковых приборов.

Каждое Тестовое решение TestBox® включает:

  • Измерительную/испытательную оснастку
  • Программу контроля
  • Паспорт с руководством оператора
  • Гарантию Производителя

Приобретая Тестер с комплектом тестовых решений TestBox®, Потребитель имеет возможность немедленно приступить к работе по контролю полупроводниковых приборов.

По заказу наша испытательная лаборатория ИЛФОРМ выполняет разработку новых тестовых решений.

Тестовые решения

В комплект поставки Тестера предлагается включать разнообразные типы измерительной оснастки, разработанной и изготовленной предприятием ФОРМ для скорейшего внедрения Тестера и получения Потребителем отдачи на инвестиции.

Тестовые решения TestBox® позволяют обладателям Тестеров FORMULA® TT2 исключить все затраты на самостоятельную разработку измерительной оснастки и программ контроля, сокращая время и издержки на подготовку процесса измерений ЭКБ.

Средства интеграции
с внешним оборудованием

Тестер оснащен программно-аппаратными средствами для интеграции с внешним оборудованием отечественного и иностранного производства: с зондовыми установками, испытательным оборудованием, внешними приборами, автозагрузчиками и автосортировщиками.

Опции могут быть поставлены как во время приобретения Тестера, так и позже, в процессе эксплуатации, в рамках выполнения работ по дооснащению Тестера.

Применение FORMULA® TT2
в процессе испытаний полупроводниковых приборов

Конструкция, аппаратное и программное обеспечение Тестера создают хорошие условия для испытаний полупроводниковых приборов, в том числе, для испытаний, совмещенных с измерениями, например, с использованием проходных камер и камер тепла-холода.

Коммутатор K4х20 обеспечивает выполнение Тестером дистанционного контроля электрических статических параметров партий полупроводниковых приборов, находящихся в камере тепла-холода, посредством управления их подключением к Тестеру

Использование коммутатора К4х20 в практике испытаний позволяет:

  • Выполнять измерения полупроводниковых приборов партиями до 20 штук по заданной Пользователем временной циклограмме
  • Загружать одновременно до 20 различных измерительных программ для каждого измеряемого типа изделия
  • Автоматически документировать и хранить результаты измерений в текстовом файле
  • Отображать результаты измерений проверяемой партии в табличной форме и в виде диаграммы
  • Запускать исполнение измерительных программ от внешней кнопки Тестера «ПУСК»
Технические характеристики коммутатора:
Количество двухпроводных линий в канале
4
Количество выходов (направлений) коммутации канала
20
Количество одновременно включенных выходов
1
Максимальный коммутируемый импульсный ток
не более 20 А
Максимальное коммутируемое импульсное напряжение
не более 2000 В
Средства интеграции Тестера поставляются опционально и включают специальные программные модули FTT, коммутаторы и встроенные порты Handler, RS232, GPIB и LAN.

Сервисные услуги
производителя

Для сокращения времени и издержек Потребителя на вспомогательные работы, непосредственно не связанные с измерениями, ФОРМ предоставляет Потребителям Тестеров FORMULA® TT2 следующие технические услуги:

  • Интеграция Тестеров FORMULA® TT2 в технологическую, информационную и испытательную инфраструктуру Потребителя с подключением внешнего оборудования, приборов и сетей
  • Плановое техническое обслуживание, ремонт и метрологический сервис на месте эксплуатации Тестера специалистами калибровочной лаборатории ФОРМ
  • Организацию рабочих мест на основе Тестеров FORMULA® TT2 с оснащением информационной базой данных для входного контроля
  • Расширение конфигурации Тестера в процессе эксплуатации в соответствии с перечнем типовых опций, либо с разработкой опций на заказ
  • Разработка специализированной оснастки для измерений и испытаний
  • Сопровождение в рекламационной работе с выездом к Поставщику

Качество Тестеров FORMULA® ТТ2

Разработчик и Производитель, предприятие ФОРМ, гарантирует полное метрологическое соответствие Тестеров FORMULA® заявленным характеристикам, высокое качество и надежность в эксплуатации. Тестеры обеспечены надлежащим техническим обслуживанием и оперативным инженерным сервисом ФОРМ в течение всего срока эксплуатации.

Важнейшие аспекты качества FORMULA® TT2:

1.
Соответствие Метрологическому законодательству РФ
Характеристики FORMULA® TT2 метрологически обеспечены в производстве и эксплуатации, подтверждены государственными испытаниями на утверждение типа средств измерений — Свидетельство № 52666 от 10.10.2013 г., регистрационная запись в Государственном реестре средств измерений № 55187–13.
2.
Соответствие требованиям СМК по ГОСТ Р ISO 9001–2011.
Бизнес-процессы разработки, производства, поставки и обслуживания Тестеров FORMULA® TT2, а также обучения и поддержки Потребителей регламентированы и выполняются подразделениями предприятия ФОРМ с соблюдением всех требований ГОСТ ISO 9001–2011 (ISO 9001:2008), что подтверждается Сертификатом соответствия, регистрационный № РОСС RU.ФК14.И001159 от 16.11.2015 г.
3.
Качество Продукта FORMULA® TT2
Качество Тестера при производстве обеспечивается полнотой конструкторской и программной документации, современной технологией изготовления СИ на предприятии ФОРМ, применением надлежащих компонентов и материалов, всесторонними испытаниями каждого узла и Тестера в целом по утвержденным программам и методикам испытаний, включая финишные процедуры калибровки и поверки средства измерений под надзором уполномоченного органа системы РосТехрегулирования.
Стабильность и высокая надежность программного обеспечения FТТ гарантируется внутренними аудитами, регулярным тестированием, а также многолетним применением в измерительной практике собственной испытательной лаборатории Производителя.

Калибровка и поверка Тестера проводятся в отношении всех заявленных параметров оборудования и выполняются согласно Методике поверки, утвержденной уполномоченным органом Росстандарта. Метрологические процедуры выполняются в собственной аккредитованной Калибровочной лаборатории ФОРМ.

Качество Тестера подтверждается положительными отзывами Потребителей и широким опытом успешного применения Тестеров серии FORMULA® ТТ при разработке, производстве, испытаниях и входном контроле полупроводниковых приборов: на сегодня в эксплуатации находится более 70-ти единиц данного оборудования.

Состав Тестера при поставке

Тестеры на платформе FORMULA® TT2 имеют модульно-магистральную архитектуру и предусматривают заказное аппаратно-программное конфигурирование в соответствии с вариантами исполнения, указанными в Описании типа СИ.

По желанию Потребителя в поставку Тестеров опционально включаются типовые и заказные Тестовые решения TestBox® , а также оборудование рабочего места для измерений и испытаний СБИС.

В состав поставки входит полная эксплуатационная и метрологическая документация: Руководство по эксплуатации, Свидетельство об утверждении типа СИ, Методика поверки, Свидетельство о первичной поверке.

Состав каждого экземпляра Тестера определяется на основе анализа задач, требований и пожеланий Потребителя и отражается в Спецификации поставки, а также в Паспорте каждого экземпляра Тестера.

Гарантии производителя и поддержка в эксплуатации

Гарантия на оборудование составляет 1 год и предусматривает бесплатный выезд инженеров службы сервиса ФОРМ на место эксплуатации Тестера в случае гарантийного ремонта и внеочередной метрологической калибровки.

По окончании гарантийного периода ФОРМ предлагает Потребителям заключить Договор сервисного обслуживания, а также предоставляет технический сервис и метрологические услуги по отдельным заявкам Потребителей

Служба технической поддержки ФОРМ без ограничения срока предоставляет всем Потребителям Тестеров FORMULA® следующие бесплатные услуги:

  • Консультации по телефону, электронной и факсимильной почте, в ходе терминальных сессий, а также непосредственно на территории предприятия ФОРМ
  • Методическую помощь в рекламационной работе
  • Удаленную диагностику Тестеров с локализацией неисправности
  • Обновление версий программного обеспечения
  • Организацию ремонта и технического обслуживания
  • Информирование о новых опциях Тестера, новых Тестовых решениях TestBox®
  • Проведение обучающих семинаров по вопросам контроля качества ЭКБ
  • Передачу во временное пользование готовых Тестовых решений из Библиотеки ФОРМ
Гарантийное обслуживание и поддержку Тестера в эксплуатации осуществляет его разработчик и производитель — предприятие ФОРМ.

Срок поставки и цена

Срок изготовления и поставки Тестера FORMULA® TT2 составляет до 12 недель.

Цена с детализацией состава Тестера и опций приведена в Спецификации поставки.

В цену Тестера включены:

  • Гарантия 1 год
  • Доставка по адресу Потребителя, монтаж и подключение Тестера на территории Потребителя
  • Инструктаж персонала Потребителя по правилам эксплуатации
  • Ввод Тестера в эксплуатацию с предъявлением Тестовых решений TestBox®
