Диспетчер внешних устройств для Тестеров линейки FORMULA^® HF — средство подключения и настройки внешних измерительных приборов

Необходимость использования диспетчера внешних устройств

Встроенный инструментарий линейки FORMULA^® HF обеспечивает воспроизведение и измерение напряжений и токов, необходимых для испытаний широкого спектра микросхем (объектов контроля, ОК), в том числе:

• напряжение питания,
• опорные напряжения,
• напряжения питания вспомогательных буферов, коммутаторов, усилителей, расположенных на измерительной оснастке (ИО),
• напряжения «прожига» для микросхем типа EEPROM, FLASH
• напряжения и токи для управления реле, расположенных на ИО,
• напряжения смещения подложки (столика зондовой станции) при измерениях на пластине,
• и так далее.

Тем не менее, в практике применения Тестера возникают ситуации, в которых встроенного инструментария, его диапазонов и точностей оказывается недостаточно, так что необходимо воспользоваться внешними средствами измерений (СИ).

Диспетчер внешних устройств (ВУ) позволяет использовать внешние СИ и источники питания, обеспечивает их синхронное подключение согласно командам Мастера измерительных программ (МИП) и Мастера функционального контроля (МФК) из состава программного обеспечения FormHF^® (Свидетельство о регистрации N 2016612323 от 28.12.2015г.) при разработке, отладке и выполнении измерительных программ.

Вызов диспетчера в режиме конфигурации ВУ (Рисунок 1) дает наглядное представление о наименовании и типе устройства, о его состоянии (подключено /не подключено) и свойствах. Диспетчер поддерживает подключение устройств по шинам IEEE488(GPIB), VXI, RS232, USB.

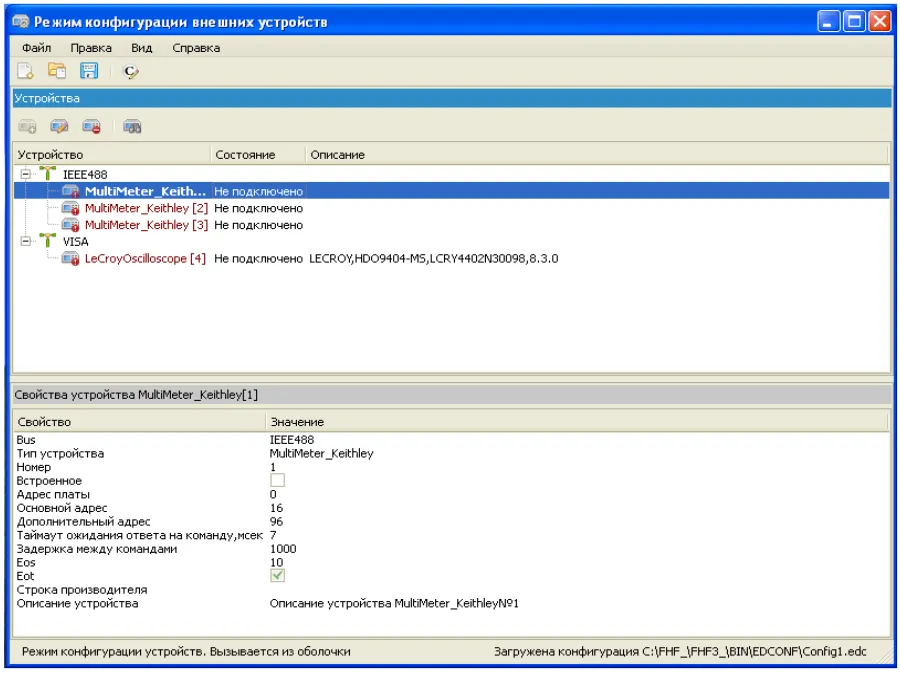

Рисунок 1. Окно режима конфигурации внешних устройств

Редактор команд

«Редактор команд» — это инструмент диспетчера ВУ, который расширяет возможности программного обеспечения (ПО) Тестеров FormHF^® линейки FORMULA^® HF функциями для работы с ВУ, предоставляя следующие возможности:

• редактирование наборов команд внешних устройств,
• отладка команд (задание списка команд, редактирование параметров команд, выполнение списка команд, пошаговое выполнение команд, выполнение команд по точкам останова, вывод протокола выполнения программы),
• сохранение списка и параметров команд.

При вводе/редактировании команды может быть добавлен/изменен её аргумент. Редактор команд позволяет пользователю:

• выбрать один из пяти типов аргумента: «String» (строка); «Float» (вещественное число); «Integer» (натуральное число); «Enum» (перечисление) и «Bool» (логическое значение),
• обозначить область допустимых значений,
• ввести описание аргумента, размерность, формат и имя.

Для каждого типа команд редактор аргументов предоставляет свой интерфейс, постоянными остаются только элементы «Имя аргумента» и «Тип аргумента». Пример редактора аргументов текстовой команды представлен на Рисунке 2.

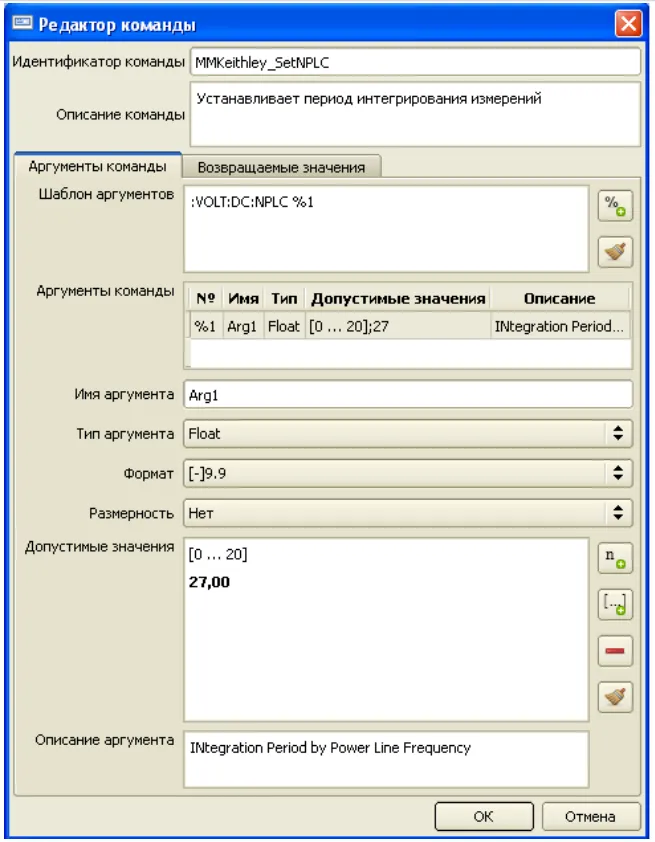

Рисунок 2. Редактор аргументов типа «Float» текстовой команды

Редактор программ внешних устройств

Созданные команды с заданными значениями объединяются в программы в «Редакторе программ внешних устройств» (Рисунок 3), который позволяет формировать совокупность воздействий от нескольких устройств на объект контроля. После этого во вкладке «Порядок включения» редактора уровней выставляются последовательность включения/выключения ВУ (Рисунок 4) и задержки при включении/выключении.

Созданные программы используются при составлении измерительных программ и становятся доступными в виде готовых функций из состава библиотеки МИПа. При этом конфигурация ВУ, созданные команды и программы управления автоматически сохраняются во внешние файлы, что позволяет обеспечить удобный импорт и перенос данных в новые проекты измерительных программ.

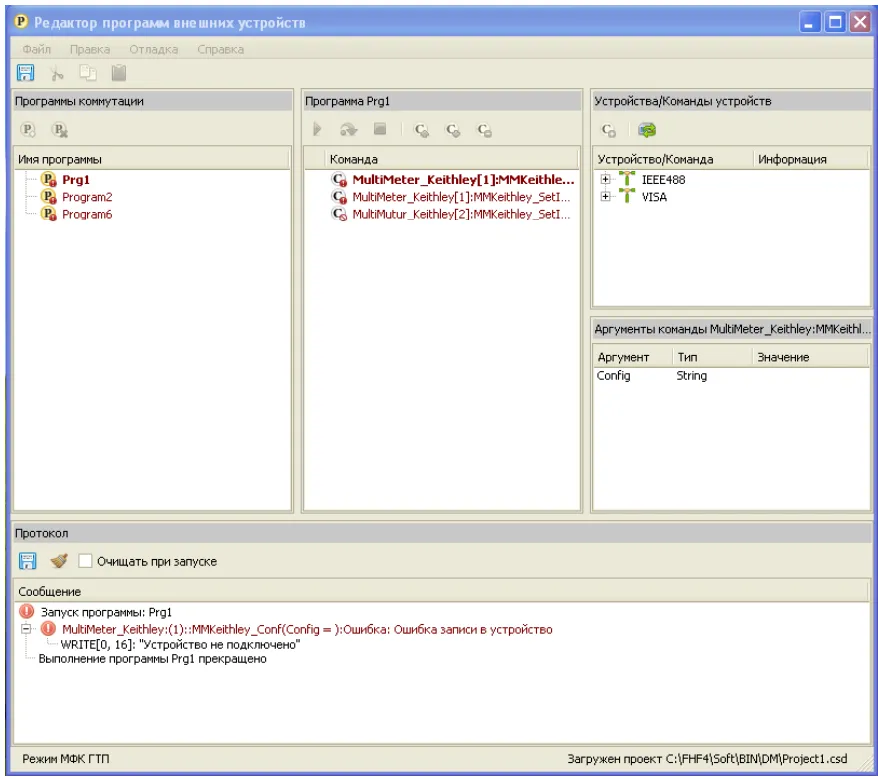

Рисунок 3 - Редактор программ внешних устройств

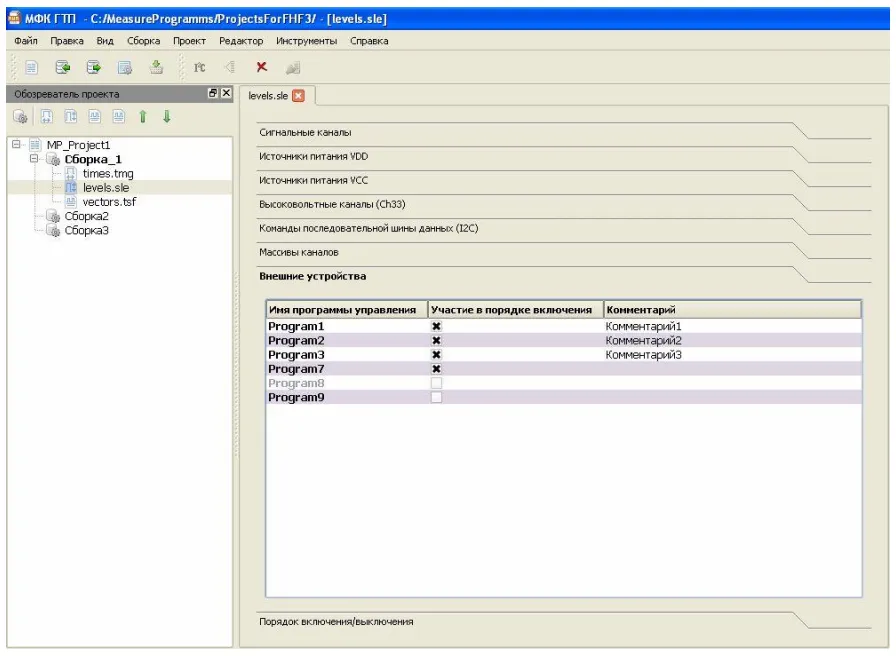

Рисунок 4 – Установка последовательности включения/выключения внешних устройств

Возможности, которые раскрывает диспетчер внешних устройств

Диспетчер ВУ в составе «Редактора команд» и «Редактора программ внешних устройств» гармонично вписывается в ПО FormHF^® линейки Тестеров FORMULA^®HF и позволяет синхронизировать совместную работу ВУ и встроенных средств Тестера на всех этапах разработки и отладки измерительных программ:

• при создании конфигурации нового проекта позволяет выбирать все подключенные к вычислительному блоку Тестера устройства и настраивать индивидуальные команды;
• при работе в МФК позволяет составлять программы из ранее созданных команд и встраивать их в последовательность включения/выключения устройств, наряду с встроенными источниками и каналами Тестера;
• при работе в МИП позволяет работать с готовыми (ранее индивидуально настроенными) функциями, которые автоматически становятся доступными для выбора в библиотеке;
• при работе во внешних средах разработки с применением новых функций из состава пользовательской библиотеки.

Благодаря этому Диспетчер внешних устройств позволяет существенно расширить область применения Тестеров FORMULA^® HF, повышая гибкость и эффективность их использования в измерительных задачах.
